Cartes E/S

La nouvelle génération de cartes E/S Seliatec

Sommaire

Pilotes

Cartes multifonctions PI 12 (ancienne PI 01) et PI 02 pour bus PCI

  • Compatible bus PCI
  • Cartes de base sur lesquelles s'enfichent 1, 2 ou 4 modules au standard Industrial Modul Bus®
  • Concept Boot&Work® : reconnaissance des types de modules et chargement automatique des pilotes
  • Protection C.E.M.

Pi 01

Pi01

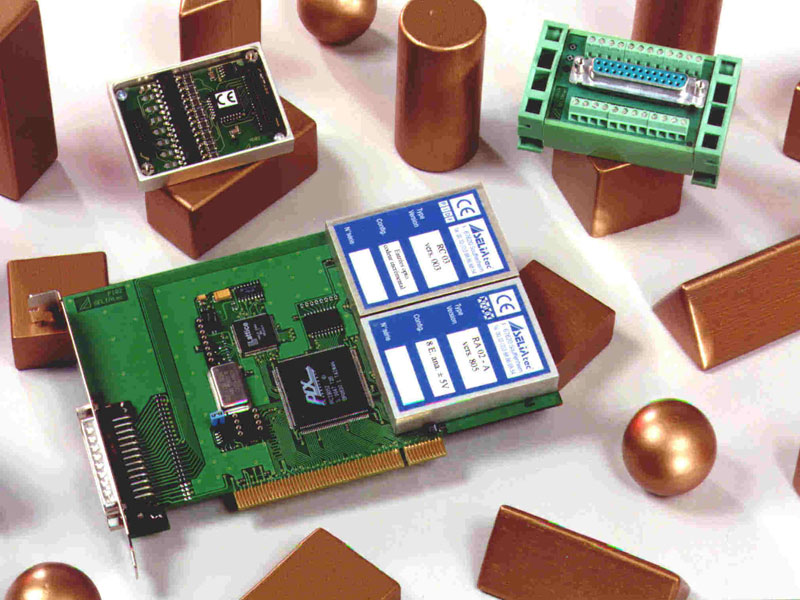

Pi 02

Pi02

Cartes multifonctions CF 04 et CF 06 pour bus ISA

CF04 et Modules

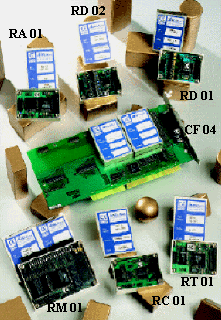

Carte CF04 et modules

  • Carte compatible bus PC, ISA, EISA
  • Cartes sur lesquelles s'enfichent de 1 à 6 modules au standard Industrial Modul Bus®
  • Concept Boot&Work® : reconnaissance des types de modules et chargement automatique des pilotes
  • Protection C.E.M.

Ces cartes ISA et PCI sont dotées d'interruptions.

Carte multifonctions PF 01 pour bus PC/104

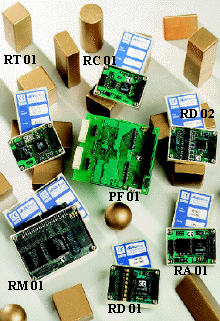

Carte PF01 et modules

Carte PF01 et modules

  • Carte compatible bus et format PC/104
  • Carte sur laquelle s'enfichent de 1 à 2 modules au standard Industrial Modul Bus®

Ces cartes ISA et PCI sont dotées d'interruptions.

BUS NOM - Réf. DESCRIPTION TÉLÉCHARGEMENT PRIX UNITAIRE
HT (€)
Fiche technique Manuel d'utilisation
PCI PI01 Carte de base multifonctions. Adjonction de 1 à 4 modules. Pilotes et utilitaire de tests inclus mmpdf.gif (960 octets) mmpdf.gif (960 octets) 409
PI12 Carte de base multifonctions. Adjonction de 1 à 4 modules. Pilotes et utilitaire de tests inclus mmpdf.gif (960 octets) mmpdf.gif (960 octets) 409
PI02 Carte de base multifonctions. Adjonction de 1 à 2 modules. Pilotes,  utilitaire de tests et ActiveX inclus mmpdf.gif (960 octets) mmpdf.gif (960 octets) 266
PI04 Carte de communication série de base. De 1 à 4 ports série asychrones. La carte est équipée de base de 2 connecteurs SUB-D 9 mmpdf.gif (960 octets) mmpdf.gif (960 octets) 178
ISA CF01 Carte de base multifonctions. Adjonction de 1 à 4 modules mmpdf.gif (960 octets) mmpdf.gif (960 octets) 186
CF02 Carte de base multifonctions. Adjonction de 1 à 8 modules 333
CF04 Carte de base multifonctions. Adjonction de 1 à 4 modules mmpdf.gif (960 octets) mmpdf.gif (960 octets) 186
CF06 Carte de base multifonctions. Adjonction de 1 à 6 modules mmpdf.gif (960 octets) mmpdf.gif (960 octets) 283
CT01 Carte de communication série de base. 1 port série asynchrone mmpdf.gif (960 octets) mmpdf.gif (960 octets) 105
CT02 Carte de communication série de base. 2 ports série asynchrones - 198
CT03 Carte de communication série de base. 4 ports série asynchrones mmpdf.gif (960 octets) 344
PC/104 PF01 Carte de base multifonctions. Adjonction de 1 à 2 modules mmpdf.gif (960 octets) mmpdf.gif (960 octets) 130 ou 109
selon connectique

Modules d'entrées/sorties

pour les cartes PI12, PI02, CF 04, CF 06, PF 01

Caractéristiques techniques communes aux différents modules

  • Concept Boot&Work® : reconnaissance et chargement automatiques des pilotes
  • Module au standard Industial Modul Bus®
  • Protection C.E.M. garantie par boîtier métallique
  • Certains modules sont dotés d'interruptions

RA 01 - RA 02 : modules d'entrées analogiques

  • Acquisition de signaux analogiques, 8 entrées, résolution 12 bit, fréquence de conversion 430 kHz
  • Gammes d'entrées de signaux : ± 10V, ± 5V, 0-5V, 0-2.5V, 0-20 mA
  • Entrées protégées contre les surtensions

RA 03 - RA 04 : modules de sorties analogiques

  • Génération de signaux analogiques, 2 ou 4 sorties
  • Résolution 12 bit
  • Gamme de sorties des signaux : ± 10V, 0-10 V, courant de sortie : ± 5 mA
  • Dispositif watchdog

RD 01 : module d'entrées digitales

  • Acquisition de 8 signaux numériques TOR
  • Signaux d'entrées 24V, optoisolées, courant alternatif ou continu, polarité positive ou négative

RD 02, RD 03, RD 04 : modules de sorties digitales relais statistiques

  • Génération de 8 signaux numériques TOR
  • Signaux de sorties 50V ou 60V, isolées par relais, courant alternatif ou continu, polarité positive ou négative
  • Courant de sortie 100 mA, dispositif watchdog

RT 01 : module port série RS 232

  • Echange de données au standard RS 232 par l'intermédiaire d'un port série
  • Mémoire FIFO en réception et en émission
  • Tous les signaux modems sont gérés
  • Bits de DATA, STOP et parité programmables

RC 01 : module d'entrée de comptage

  • Acquisition de positions angulaires ou linéaires à partir d'un codeur incrémental
  • Signaux d'entrées de type TTL ou différentiel
  • Comptage sur 32 bit, résolution quadruple, acquisition jusqu'à 1 MHz, sens de comptage programmable

RC 02 : module d'entrée de comptage

  • Acquisition de positions angulaires ou linéaires à partir d'un codeur absolu
  • Interface SSI, signaux d'entrées et de sorties de type différentiels
  • Configuration mono ou multi-tours

RC 03 : module d'entrée de comptage

  • Acquisition de positions angulaires ou linéaires à partir d'un codeur incrémental
  • Signaux d'entrées de type TTL ou 24V optoisolées
  • Comptage sur 32 bit, résolution quadruple, acquisition jusqu'à 1 MHz, sens de comptage programmable, détection du passage à zéro, fonctions de mise à zéro, de chargement et de capture du compteur
CARTES DE
BASE POSSIBLES		 BUS NOM - Réf. DESCRIPTION TÉLÉCHARGEMENT NB. EMPLACEMENTS PRIX UNITAIRE
HT (€)
Fiche technique Manuel d'utilisation
PI12 - PI02 CF04 - CF06 PF01 PCI ISA PC/104 RA01 8 entrées analogiques, résolution 12bit (+/-10V ou 0-5V ou 0-20mA ou +/-5V ou 0-2.5V) mmpdf.gif (960 octets) mmpdf.gif (960 octets) 1 192 ou 204
selon déclinaison
RA02 1 192
RA05-A 1, 2 ou 4 sorties analogiques, résolution 12bits (0-10V ou +/-10V ou +/-5V) mmpdf.gif (960 octets) mmpdf.gif (960 octets) 1 159 ou 184 ou 234 selon nb. voies
RA05-B
RA05-C
RD01 8 entrées digitales optoisolées 24V mmpdf.gif (960 octets) mmpdf.gif (960 octets) 1 117
RD02 8 relais statiques AC mmpdf.gif (960 octets) mmpdf.gif (960 octets) 1 129
RD03 8 sorties relais statiques DC, type PNP 1 129
RD04 8 sorties relais statiques DC, type NPN 1 129
RC01 1 voie de comptage 32bit, pour codeur incrémental, entrées diff. ou TTL mmpdf.gif (960 octets) mmpdf.gif (960 octets) 1 159
RC02 1 voie de comptage pour codeur absolu, interface SSI mmpdf.gif (960 octets) mmpdf.gif (960 octets) 1 211
RC03 1 voie de comptage 32bit, pour codeur incrémental, entrées optoisolées 24V ou TTL mmpdf.gif (960 octets) mmpdf.gif (960 octets) 1 206
RM01-1 commande d'axe pour 1 moteur servo avec retour codeur mmpdf.gif (960 octets) mmpdf.gif (960 octets) 2 863
RM01-2 commande d'axes pour 2 moteurs servo avec retours codeurs 2 967
RM01-4 commande d'axes pour 4 moteurs servo avec retours codeurs 2 1106
RM02-1 commande d'axe pour 1 moteur pas-à-pas mmpdf.gif (960 octets) mmpdf.gif (960 octets) 2 629
RM02-2 commande d'axes pour 2 moteurs pas-à-pas 2 735
RM02-4 commande d'axes pour 4 moteurs pas-à-pas 2 874
RT01 1 voie de communication série RS232 mmpdf.gif (960 octets) 1 133
PI04 PCI MI01 mode RS232 mmpdf.gif (960 octets) 1 50
MI02 mode RS232, avec isolation galvanique 1 72
MI03 mode RS422 1 53
MI05 mode boucle de courant 1 79
MI07 mode RS485, transmission 2 fils, reconnaissance automatique de direction, IG 1 72
MI08 mode RS485, transmission 2 fils, reconnaissance automatique de direction 1 52
MI09 mode RS485, transmission 4 fils, reconnaissance automatique de direction, IG 1 72
2 ports série sur une barrette supplémentaire (option pour la carte PI04) 30
1 port parallèle sur une barrette supplémentaire (option pour la carte PI04) 30

Kits de connexion

NOM - Réf. DESCRIPTION TÉLÉCHARGEMENT PRIX UNITAIRE
HT (€)
Infos techniques
AF01 kit de connexion pour cartes CF04 et PI01, bornier à vis, câble 50 broches 1m80 mmpdf.gif (960 octets) 133
AF02 kit de connexion pour cartes PF01 équipées de modules RM01/02, bornier à vis, câble 50 broches 1m80, nappe et adaptateur mini HE10/SCSI 185
AF03 kit de connexion pour cartes CF04 et PI01 équipées de modules RM01/02, bornier à vis, câble 50 br. 1m80, nappe et adaptateur mini HE10/SCSI 191
AF04 kit de connexion pour module RM01/02, connecteur mini HE10, câble plat en nappe, connecteur type SCSI 50 broches 51
AF05 kit de connexion pour cartes CF06, bornier à vis, câbles 68 broches 1m80 136
AF06 kit de connexion pour cartes CF04 et PI01, bornes à vis (section jusqu'à 2.5mm²), câble 50 broches 1m80 mmpdf.gif (960 octets) 218
AF07 kit de connexion pour cartes PI02, bornier à vis, câble 25 broches 1m80 - 105
AF08 kit de connexion pour modules USB, bornier à vis, montage sur rail DIN, câble 25 broches 1m80 mmpdf.gif (960 octets) 105
UV01 kit de connexion pour modules USB, bornier à vis, montage direct sur les modules 105
Option AF 8 leds de visualisation - 16
Option AF 8 filtres RC (à définir par application) - 16
Option AF 8 fusibles de protection - 20
BV01 câble de raccordement 37 broches en 4x9 broches pour modules MT - 91
BV02 câble de raccordement 37 broches en 4x25 broches pour modules MT - 91
BV10 câble de raccordement pour cartes CF01 et CF02, 37 broches vers 37 broches, blindé, 2m - 97
BV11 câble de raccordement pour cartes CF01 et CF02, 37 broches vers 37 broches, blindé, 5m - 123
BV12 câble de raccordement pour cartes CF01 et CF02, 36 broches vers 37 broches, blindé, 2m - 97
BV13 câble de raccordement pour cartes CF01 et CF02, 36 broches vers 37 broches, blindé, 5m - 123
SR01 module de connexion pour rail DIN équipé d'un SUB-D37 vers bornes à vis - 93
SR01-led module de connexion pour rail DIN équipé d'un SUB-D37 vers bornes à vis et leds de visualisation - 169
